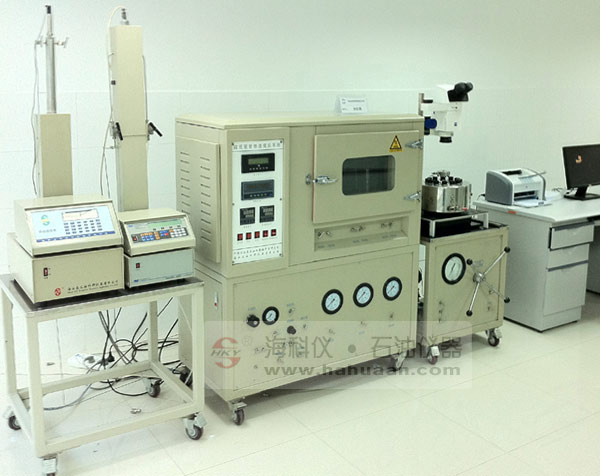

微觀驅替物理模擬實驗裝置
一、簡介
微觀驅油裝置是近幾年油田實驗室研究較多的一項科研項目，通過進口高倍顯微鏡和可視模型，可直觀的觀察到油水在模型中的滲流情況和通過油驅水、水驅油，聚合物驅及其他化學驅后殘余油在模型中巖心內分布情況。同時通過帶有接口的顯微鏡實時地把驅油時流體每一步流動情況輸入到微機中去，為研究驅油過程提供直觀的數據。
二、主要技術指標
微觀模型：適用模型尺寸：外形尺寸63.24mm×63.24mm，刻錄層尺寸39.46 mm×39.46mm，
適用巖心類型：
（1）巖心薄片規格：25×30mm
（2）膠套密封
（3）鑄體薄片
主體內徑尺寸：φ92mm
可視玻璃尺寸：φ70mm×12mm
溫度：室溫-150℃
最大工作壓力：10 MPa
